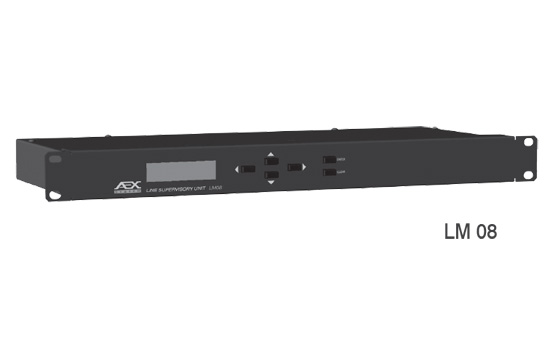

| LM 08 线路监察单元 |
LM 08线路监测单元提供公共广播系统的扬声器线路的定期监测。
该单元提供多达8条扬声器线路的定期监测，检测短路，开路和接地漏电。运用高精度阻抗检查方法，通常只用于精密测量仪器，LM 08 提供定期监测扬声器分支线路. 可带音频衰减器.设置简易.一个LCD液晶显示提供用户使用界面, 用于设置与监测.
提供声光故障指示. 为监测任何公共广播系统. LM 08提供了多功能, 完整的路径.
该单元能够与 EX 800系列数字矩阵系统连接用于远程监控，故障事件日志登陆和通知。 |
|
[返回] |
|

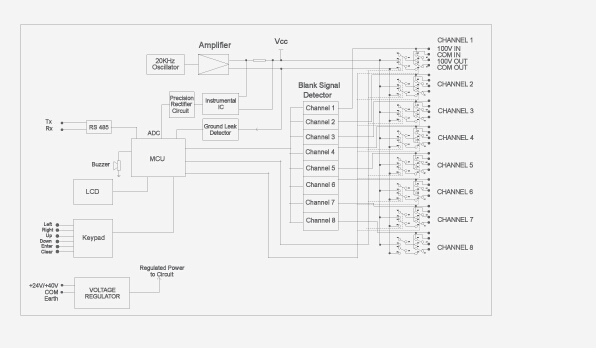

| - 内置导频音信号发生器。 |
| - 高精度的线路驱动器能够精确测量扬声器线路阻抗，达到最大距离为1 km。 |
| - 阻抗检查方法允许分支扬声器线路，而不需要线路终端电 阻和直流阻隔电容器。 |
| - 允许监测音频衰减器以外的扬声器线路。 |
| - 自动从功率放大器隔离短路的扬声器线路，以防止损坏。 |
| - 视觉和听觉的指标器用于显示线路故障(短路，开路，接地漏电)。 |
| - 多个单元可以级联，使备份的比例为16:1, 24:1或更多，高达64:1。 |
| - 最大功率处理每通道500 W (额定100 V)。 |
|
| 技术指标 |
LM 08 |
| 每个区处理的连接功率 |
最大500 W rms |
| 每个单元的通道数量 |
8通道 |
连接器
电源 :
控制和强切电源 :
通信 :
I/O (100 V 线路) :
优先发&声量强切 : |
1个2路面板通过连接器反馈
1个4路面板通过连接器反馈
1个层叠式
8个4路面板通过连接器反馈
8个4路面板通过连接器反馈 |
| 控制 |
选择按钮(进入，清除，向上，向下，左，右) |
| 控制输出 |
承受电压24 Vdc, 40 mA(故障触发)
承受电压24 Vdc, 1 A(音量衰减器强切输出) |
| 时间间隔计时周期 |
0分，5分，1小时和24小时 |
| 测量灵敏度 |
+/-10%的线路阻抗 |
| 指示器 |
16 X 2 字符 LCD |
| 电源要求 |
24 Vdc(可调), 500 mA |
| 材料和外壳 |
软钢套管，环氧涂层钢黑色 |
| 尺寸 (W x H x D) |
483 x 44 x 200 mm |
| 重量 |
3 kg |
|
|
|
