VECTUS VEB 系列 - TCP/IP 协议网络广播系统

VECTUS的VEB系列网络PA系统是AEX公司最新推出的基于TCP/IP协议网络广播系统。这个系统得到AEX公司为TCP/IP网络通信协议所做的可靠测试，在标准以太网（LAN）基础构造上提供一个音频和控制数据的平台。这个系统完全可以升级，能够支持多达32路同步音频通道，适用于从简单到大型复杂的公共广播系统。
VEB系列带灵活设置，允许用户配置集中式PA系统（所有设备放在中控室）或者分散式PA系统（设备位于一个项目的不同地方，可以节省昂贵的扬声器线缆）
VEB系列支持分布式结构，为带多个功能区和PA子系统并且需要整合多个分点的混合综合体建筑提供分配解决方案。VEB系列具有安全模式，即使发生连接以太网（LAN）架构的故障情况，也能确保应急疏散功能的实施。

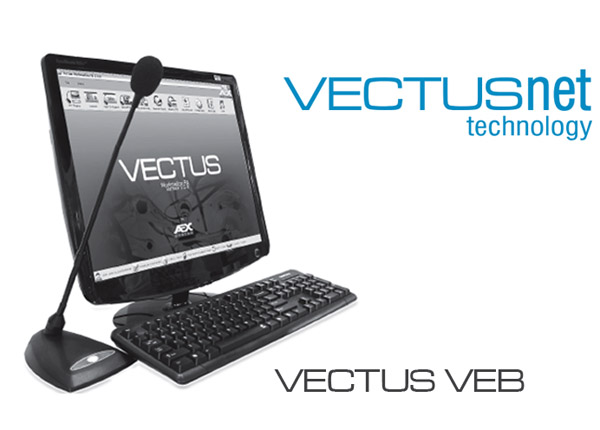

VEB系列也具有先进的触摸屏网络呼叫台，附带非常友好的用户图形界面。网络呼叫台通过连接WIFI网络使用，额外增加便携式实用性。

[返回]

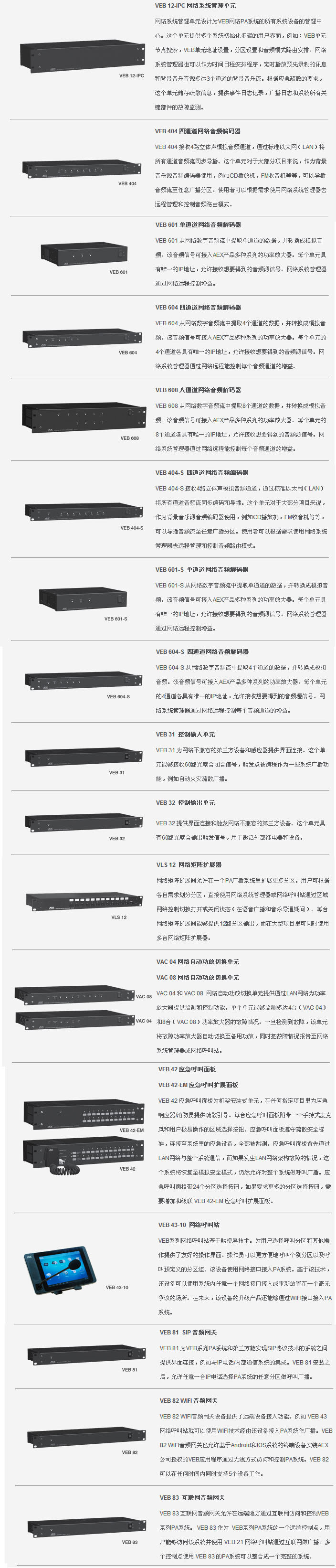

产品特点
技术指标
原理框图
机械尺寸

技术指标	VEB 12-IPC
网络界面	10/100 Mbps 以太网 TCP/IP 协议
指示灯	电源
电源需求	220~240 Vac 主电源 50/60 Hz

技术指标	VEB 404
输入灵敏度	4 通道 0 dBV (立体声) RJ45 连接器
音频格式	PA 品质 BGM 音频 Codec(多媒体数字信号编解码器)
网络界面	10/100 Mbps 以太网 TCP/IP 协议
指示灯	电源, 4个输入信号和4个线路控制
控制输入	4个干接点触发用于输入激活
电源需求	24 Vdc (稳压), 1.2 A

技术指标	VEB 601	VEB 604
音频输出电平	0d BV ( 600 Ω 平衡式 ) RJ45 连接器	4通道 0 dBV (600Ω 平衡式) RJ45连接器
音频格式	PA 品质 BGM 音频 Codec (多媒体数字信号编解码器)	PA 品质 BGM 音频 Codec (多媒体数字信号编解码器)
网络界面	10/100 Mbps 以太网 TCP/IP 协议	10/100 Mbps 以太网 TCP/IP 协议
指示灯	电源, 1个模拟链接指示灯, 1个 ATT OVR (音量衰减器旁路)	电源, 1个模拟链接指示灯, 4个 ATT OVR (音量衰减器旁路)
控制输出	1个 ATT OVR (音量衰减器旁路) 控制输出1个控制输出 (用户自编程序)	4个 ATT OVR (音量衰减器旁路)控制输出 4个控制输出 (用户自编程序)
电源需求	24 Vdc (稳压), 0.2 A	24 Vdc (稳压), 1.2 A

技术指标	VEB 608
音频输出电平	8通道 0 dBV ( 600 Ω 平衡式 ) RJ45连接器
音频格式	PA 品质 BGM 音频 Codec(多媒体数字信号编解码器)
网络界面	10/100 Mbps 以太网 TCP/IP 协议
指示灯	电源, 1个模拟链接指示灯, 8个 ATT OVR (音量衰减器旁路)
控制输出	8个 ATT OVR (音量衰减器旁路)控制输出 8个控制输出 (用户自编程序)
电源需求	24 Vdc (稳压), 1.2 A

技术指标	VEB 404-S
输入灵敏度	4通道 0 dBV (立体声) RJ45连接器
音频格式	CD 品质 BGM 音频 Codec(多媒体数字信号编解码器)
网络界面	10/100 Mbps 以太网 TCP/IP 协议
指示灯	电源, 4个输入信号，4个线路控制
控制输入	4个干接点触发用于输入激活
电源需求	24 Vdc (稳压), 1.6 A

技术指标	VEB 601-S	VEB 604-S
音频输出电平	0 dBV ( 600 Ω 平衡式 ) RJ45 连接器	4通道 0 dBV ( 600 Ω 平衡式 ) RJ45连接器
音频格式	CD 品质 BGM 音频 Codec(多媒体数字信号编解码器)	CD 品质 BGM 音频 Codec(多媒体数字信号编解码器)
网络界面	10/100 Mbps 以太网 TCP/IP 协议	10/100 Mbps 以太网 TCP/IP 协议
指示灯	电源, 1个模拟链接指示灯, 1个 ATT OVR (音量衰减器旁路)	电源, 1个模拟链接指示灯, 4个 ATT OVR （音量衰减器旁路）
控制输出	1个 ATT OVR （音量衰减器旁路）控制输出 1个控制输出 (用户自编程序)	4个 ATT OVR （音量衰减器旁路）控制输出 4个控制输出 (用户自编程序)
电源需求	24 Vdc (稳压), 0.3 A	24 Vdc (稳压), 1.6 A

技术指标	VEB 31	VEB 32
网络界面	10/100 Mbps 以太网 TCP/IP 协议	10/100 Mbps 以太网 TCP/IP 协议
指示灯	电源	电源
控制输入	60个光耦合控制输入感应器	60个光耦合控制输出
电源需求	24 Vdc (稳压), 1.0 A	24 Vdc (稳压), 1.0 A

技术指标	VLS 12
网络界面	10/100 Mbps 以太网 TCP/IP 协议
指示灯	电源，12个输出状态指示灯（开/闭）
输出数量	12个
每输出最大承受电流	10A/输出 (1000 W)
电源需求	24 Vdc (稳压),0.3 A

技术指标	VAC 04	VAC 08
网络界面	10/100 Mbps 以太网 TCP/IP 协议	10/100 Mbps 以太网 TCP/IP 协议
每单元的通道数量	4个工作通道，1个备用通道	8个工作通道，1个备用通道
每通道最大承受功率	1200 W	1200 W
指示灯	电源，5个双色指示灯，用于显示4个工作功放， 1个备用功放的状态	电源，9个双色指示灯，用于显示8个工作功放， 1个备用功放的状态
电源需求	24 Vdc (稳压),0.2 A	24 Vdc (稳压),0.3 A

技术指标	VEB 42	VEB 42-EM
网络界面	10/100 Mbps 以太网 TCP/IP 协议	----------
通信	同步R-COMM端口至 VEB 42-EM	同步R-COMM端口至 VEB 42
区域选择按钮数量	24个，按下激活按钮	24个，按下激活按钮
指示灯	电源，故障指示灯，应急模式激活，警报声进行中，讲话	电源
电源需求	24 Vdc (稳压), 0.5 A	24 Vdc (稳压), 0.3 A

技术指标	VEB 43-10
网络界面	10/100 Mbps 以太网 TCP/IP 协议,RJ45连接器WIFI连通
触摸屏尺寸	10 英寸
麦克风	不可拆卸的电容式鹅颈话筒，带挡风玻璃
电源需求	5 Vdc (稳压)

技术指标	VEB 81
网络界面	10/100 Mbps 以太网 TCP/IP 协议
指示灯	电源
电源需求	24 Vdc (稳压)

技术指标	VEB 82	VEB 83
网络界面	10/100 Mbps 以太网 TCP/IP 协议	10/100 Mbps 以太网 TCP/IP 协议
同时支持客户终端设备数量	最多5台	----------
指示灯	电源	电源
电源需求	24 Vdc (稳压)	24 Vdc (稳压)
