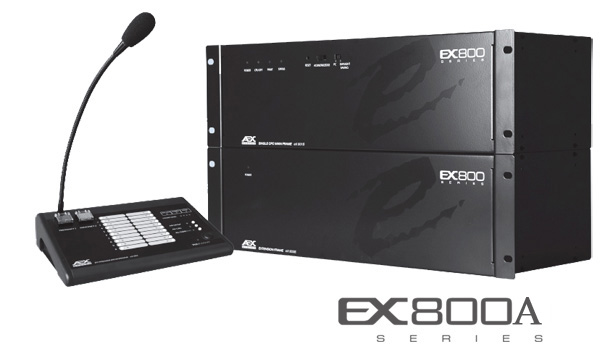

eX 800A 系列 - 数字音频矩阵系统

eX 800A 系列 eMatrix 矩阵系统为8路总线数字音频矩阵，用于满足紧急广播和通讯广播而特别设计。该系统通常作为公共广播管理系统使用，当遇到紧急情况时，该系统能转化成紧急事故管理系统。eX 800A 系列提供三种不同类型的系统，包括：基本(n+1-1)早期预警疏散系统，内部灾难早期预警疏散系统，外部灾难早期预警疏散系统。

eX 800A 系列可处理最多20个输入，包括12个讯息/辅助输入和8个麦克风，同时，提供多达60个音频输出。60个纯音频输出使用继电器组可完全扩展至188个杨声器区域，使 eX 800A 系列获得更广的扩展范围。该矩阵系统能同步处理8个音频输入和60个音频输出。

[返回]

产品特点
技术指标
原理框图
机械尺寸

技术指标	eX 801A	eX 802A
电源	24 Vdc (稳压), 2.5 A	24 Vdc (稳压), 2.5 A
中央处理卡数量	1张 eX 821S	1张 eX 821S, 1张 eX 822S
电源供应卡数量	1张 eX 881S	1张 eX 881S
每个机箱卡槽数量	10	9
指示灯	电源,CPU己关,故障,状态	电源,CPU己关,故障,状态
材料和外壳	软钢;环氧树脂涂层	软钢;环氧树脂涂层

技术指标	eX 803A
电源	24 Vdc (稳压), 2.5 A
电源供应卡数量	1张 eX 881S
扩展卡数量	1张 eX 824S
每个机箱卡槽数量	10
材料和外壳	软钢;环氧树脂涂层

技术指标	eX 821A	eX 822A
连接器	1个RJ45连接器 1个DB9凸槽连接器 1个DB9凹槽连接器	1个RJ45连接器 1个DB9凹槽连接器
电源	24 Vdc (来自底板), 650 mA	24 Vdc (来自底板), 650 mA
材料和外壳	软钢;环氧树脂涂层	软钢;环氧树脂涂层

技术指标	eX 821SE/SX	eX 822SE/SX
连接器	1个RJ45连接器 1个DB9凸槽连接器 1个DB9凹槽连接器	1个RJ45连接器 1个DB9凹槽连接器
电源	24 Vdc (来自底板), 650 mA	24 Vdc (来自底板), 650 mA
材料和外壳	软钢;环氧树脂涂层	软钢;环氧树脂涂层

技术指标	eX 823A	eX 824A
连接器	4个RJ45连接器	8个RJ45连接器
电源	24 Vdc (来自底板), 100 mA	24 Vdc (来自底板), 650 mA
材料和外壳	软钢;环氧树脂涂层	软钢;环氧树脂涂层

技术指标	eX 831A
通道数量	2
输入灵敏度	麦克风: -70 ~ -45 dB(可调)内置音频抑制器, 600Ω , (非平衡式) LINE: -20 ~ +8 dB(可调), 10 KΩ (平衡式), 麦克风或LINE可通过内置跳线选择
失真度	<0.5%
频率响应	20 Hz - 20 kHz
控制输入	干接点激活
控制	2路音量控制
连接器	2个RJ45连接器
电源	24 Vdc (来自底板), 30 mA
材料和外壳	软钢;环氧树脂涂层

技术指标	eX 834A
通道数量	2
连接话筒类型	eX 861S, eX 862S, eX 863S, eX 864S, eX 865S, eX 866S, eX 867S, eX 868S
连接器	2个RJ45连接器
电源	24 Vdc (来自底板), 100 mA
材料和外壳	软钢;环氧树脂涂层

技术指标	eX 837A
通道数量	2
音频输出电平和阻抗	0 dBV, 600 Ω, (平衡式)
控制输出	NO 干接点 (最大24 Vdc,1A)
连接器	2个RJ45连接器 1个4针面板反馈连接器
电源	24 Vdc (来自底板), 150 mA
材料和外壳	软钢;环氧树脂涂层

技术指标	eX 841A
通道数量	16
感应方式	干接点接触或电流环路(可选择跨接线)
干接点类型	NO 干接点
电流环路类型	释放电压24 Vdc, 5 mA
连接器	4个RJ45连接器
电源	24 Vdc (来自底板), 100 mA
材料和外壳	软钢;环氧树脂涂层

技术指标	eX 842A
通道数量	16
触发方式	NO或NC干接点(可选择跨接线)
承受电压	24 Vdc, 250 mA
连接器	4个RJ45连接器
电源	24 Vdc (来自底板), 320 mA
材料和外壳	软钢;环氧树脂涂层

技术指标	eX 874A
材料和外壳	软钢;环氧树脂涂层

技术指标	eX 881A
电源	24 Vdc(稳压), 3A
连接器	1个3针终端模块 1个4针面板反馈连接器
材料和外壳	软钢;环氧树脂涂层
